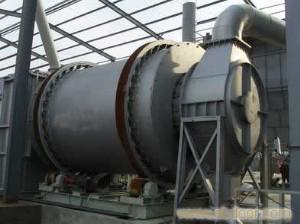

双筒烘干机

双筒烘干机

一、双筒烘干机的工作原理
  双筒烘干机主要用于烘干一定湿度和粒度范围内颗粒物料,如干粉砂浆行业所用的黄砂,铸造行业用的各种规格型砂,建材水泥行业用的高炉矿渣,小粒度粘土,化工行业用于不起化学变化,不怕高温及烟尘弄脏的小颗粒物料。根据不同行业对烘干后物料终水份要求,烘干后的物料含水量可以达到1-0.5%以下。双筒烘干机内的物料以<30mm为宜。
  它与三筒烘干机不同之处在于便于更换扬料板。进入烘干机内热交换的气体温度不宜高于750℃如有特殊要求高温烘干,烘干机的入口处内筒及扬料板可用耐热钢板制造。
二、双筒烘干机的主要特点
1、双筒烘干机热效率高,节能效果显著。经检测,热效率大大超过传统单筒烘干机50%左右的水平。该设备投产使用后,节煤效果显著。
2、烘干机理科学合理、高效节能。物料在内筒与热气流以辐射、对流、传导形式进行热交换,在外筒热交换以传导、对流形式并用。
3、该机长度缩短,有利于工艺布置。整机长度比单筒烘干机缩短约40%左右,从而减少厂房的建筑面积,节约工程投资,也更适合于老厂改造的工艺布置。
4、该机采用物料与热气流顺流烘干工艺,适用范围广。它能适应粘土、煤、矿渣、铁粉等各种原材料的烘干,也适用于冶金、化工等部门的各种散状物料的烘干。
5、该机结构紧凑。整机水平布置,采用托轮支承,取消了大小齿轮传动,代之以托轮传动,使设备安装更方便、操作更简单、运行更可靠、运转率更高。
6、该机的外部表面积比单筒回转式烘干机减少30%以上,并且外筒对内筒有保温隔热作用,外筒表面温度低,热损失少,在高效节能的同时,大大改善了劳动环境和劳动条件。
7、多种扬料板设计,角形扬料板与万字扬料板的有机结合,使物料与热烟气交换更加充分,减少了烘干机筒体内“风洞”产生的机理。
8、采用变频调速,调整筒体转速,根据入机水分,产量要求,采用适当的转速,确保下道工序的需求。
9、自动温度监控系统,使操作更加便捷。

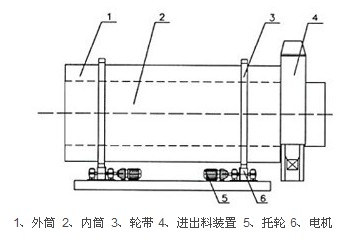

三、双筒烘干机结构

双筒烘干机结构

四、双筒烘干机主要技术参数
产品规格(m)
生产能力(T/H)
主电机
主减速机
重量(T)
功率(KW)
型号
型号
速比
Φ1.2×10m
2.5
7.5
Y160M-R3
ZL50-16-I
咨询
13.5
Φ1.5×12m
3.3-4.9
10
Y160L-6-B3
JZQ500-Ⅲ-2F
咨询
18.9
Φ1.5×15m
4-6
18.5
Y200L1-6
JZQ500-Ⅲ-2F
咨询
21
Φ1.8×12m
4-6
11
Y160L-6
ZQ50-16Ⅱ-2
16.46
22.83
Φ2.2×12m
7-12
18.5
Y200L7-6
JZQ650-Ⅲ
31.5
37.6
Φ2.2×14m
7-12
18.5
Y200L7-6
JZQ650-Ⅲ
31.5
40
Φ2.2×16m
12
30
Y225M-6
JZQ750-Ⅲ
31.5
45
Φ2.4×14m
12
30
Y250M-6
JZQ750-Ⅲ
31.5
51
Φ2.4×18m
10-13
37
Y250M-6
ZL85-13-I
27.16
54
Φ2.4×20m
10-14
37
Y250N-6
ZL85-13-I
27.16
54.14
Φ3×20m
25
55
Y250M-4
ZL100-16-I
41.52
78
Φ3×25m
32-36
75
YR280M-4
ZL100-16-I
41.52
104.9
