GTS滚筒筛的安装技巧

GTS滚筒筛的安装可依下列顺序进行:
(1) 测定各隔振弹簧支承点的标高,或在附近墙壁画上水平线。
(2) 将底架垫起并找平。
(3) 将筛箱安放在底架上,用角钢架架到所需高度,再按筛箱底面找平。
(4) 在底架下面安装隔振弹簧,弹簧刚度要选配好,两侧对应的两组弹簧平均高度要基本一致,弹簧的刚度要相等,但前后可以有些差别。
(5) 将导向杆与主振弹簧焊接于筛箱和底架上。对于线性滚筒筛,剪切橡胶应用适当工具将它压入弹簧座中,每块弹簧的压缩刚为4毫米。这样可使剪切橡胶弹簧在工作时始终处于压缩状态,以保证剪切弹簧和硫化侧板之间的硫化层不致因受拉伸应力而损坏。
(6) 安装传动轴组件和电动机,焊接激振板。将已按配好的传动轴部件搬到箱体或底架相应的安装位置上,找正后,把紧轴承座的连接螺栓。当用力搬动皮带轮时,偏心轴应能自由转动。试装连杆,将轴的偏心转至下死点,使连杆通过激振板孔的中心,观察连杆是否与激振板垂直,如误差很小,即可将激振板焊死。
(7) 将筛箱和底架落下。对于非线性滚筒筛应将非线性弹簧的间隙调整到要求的数值。如果发现各个弹簧间隙不一样,可在间隙弹簧底下加垫板,以便使它们的间隙相等。

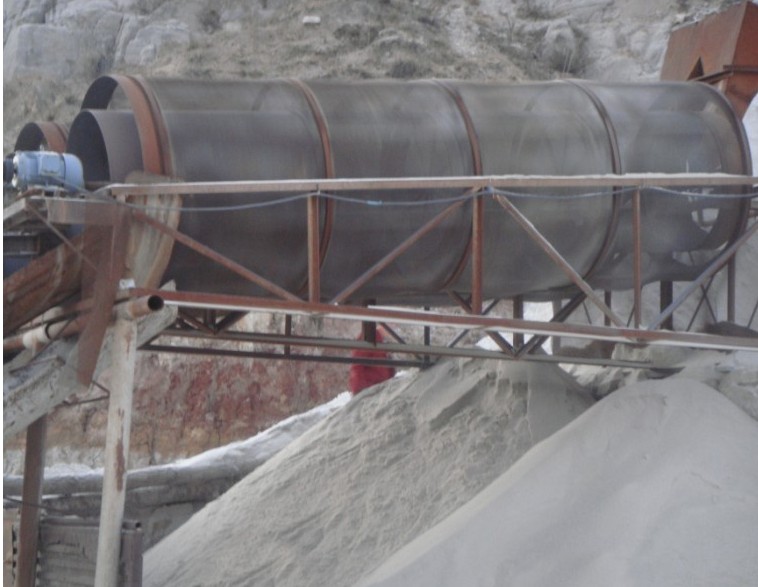

GTS滚筒筛现场图
