污泥烘干机

污泥烘干机

    污泥烘干机可广泛应用于活性污泥干燥、下水污泥干燥、石化污泥干燥、造纸污泥干燥、印染污泥干燥、制革污泥干燥、电镀污泥干燥、市政污泥干燥、生物发酵菌渣等各种污泥及各种糟渣等高湿物料干燥。
一、污泥烘干机结构改进:
    污泥烘干机,可以一次性将90%含水量的物料烘干至成品。针对污泥烘干过程中易结团结块的特性,吉宏改变了一般单通道干燥机的料板结构形式,采用了组合式自清理装置,极大地扩展了单通道干燥机应用范围,不仅可以干燥各类污泥,还可以干燥各种高粘度物料。在烘干机头部1/4段,除安装扬料板外,同时安装强化蒸发的解聚机构和链接式篦条翼板,不但能够传导热量,而且还能防止污泥粘堵筒体和扬料板,充分利用进料端干燥速率快的特点,实现层层“脱衣”的方法使其能迅速干燥
二、污泥烘干机主要结构:
1、筒体; 2、前辊圈; 3、后辊圈;4、齿轮; 5、挡辊;6、拖辊 7、小齿轮;
8、出料部分;9;扬板; 10、减速机;11、电机;12、热风道,13、进料溜槽;14、炉体等部分组成。另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
三、污泥烘干机的烘干原理:
    污泥烘干机工作时污泥由给料机经溜槽进入烘干机内导料板上,随着筒体的转动,污泥被导至倾斜扬料板上即被提升到筒体的中心位置,逐渐洒落形成料幕,高温气流从中穿过,使污泥预热并蒸发部分水分。当污泥洒落、移动到活动的篦条式翼板上时,物料又与预热过的篦条式翼板夹杂在一起,将热量传给物料,使部分水分蒸发。同时,翼板夹带物料提起、洒落,重复多次,物料与热气流进行对流和接触热交换。同时埋在物料中的清扫装置,也沿圆弧形扬料板的里侧下滑,把扬料板内壁粘附的物料清扫下来。当清扫装置随筒体转过垂直线以后,又在圆弧扬料板背面拖动,将其粘附在扬料板外壁的物料清扫下来。随着筒体的不断转动,使部分水分蒸发,污泥得到进一步干燥。同时,清扫装置对污泥团球也起到了打碎作用,提高了干燥速度,最后污泥干燥后变成低水分的松散物料,由出料口排出。

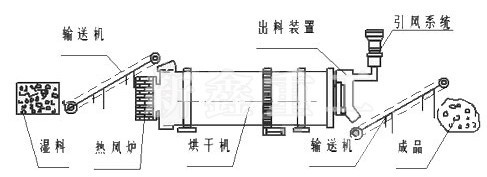

四、污泥烘干机工艺图:

污泥烘干机工艺图

五、污泥烘干机优点:
1、污泥烘干机采用自动控制装置,只需通过控制面板调节好时间,即可自动完成整个烘干过程,从而极大的提高了烘干效率。
2、该污泥烘干机设备转筒采用优质不锈钢制作,筒体美观光滑,经久耐用。
3、采用三角胶带传动,运转平稳、噪声低、安全可靠。
4、高效率循环排气及内笼转动保证烘干快速均匀;大直径入料口,方便物料进、出。
5、优质热交换器及定时控制正反转,进一步提高烘干及摇粒质量。
6、高效散热器,并配以合理的引风道,使热风直接和衣物接触,大大提高了烘干效率,同时节省了能源。

六、污泥烘干机技术参数:

产品规格
(m)

处理能力
(t/h)
入料水分
(%)
出料水分
(%)
主机功率
(KW)
燃煤热值
(kcal/kg)
Φ1.2x12
2-3
75±5
≤30
5.5
≥6000
Φ1.5x14
5-8
75±5
≤30
11
≥6000
Φ1.8x16
9-12
75±5
≤30
18.5
≥6000

  注:1、产量与所用燃料质理有一定关系;2、建议热源配用煤气发生炉。

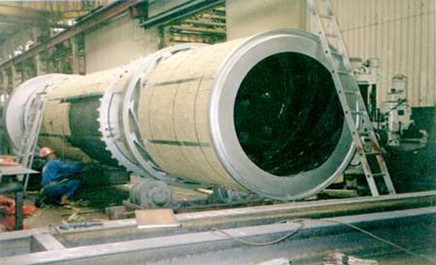

七、污泥烘干机发货现场:

污泥烘干机发货现场
