沙子烘干机

沙子烘干机

河南固德烘干机设备厂是专业生产烘干机厂家,我厂生产的沙子烘干机广泛用于建材,冶金、选矿、化工、水泥等行业,主要用于矿渣、石灰石、粘土、河沙、石英沙、水渣等湿性大、比重大的的物料。矿渣烘干生产线,主要由回转筒体、引风设备、高速打散设备、扬料板,自清扫装置、传动装置,输送设备、热风设备、减速机、支撑装置及密封装置等部件组成。全套烘干机设计合理,制作精良,性能稳定、工艺先进、产量高,能耗低,占地面积小、机械化程度高等优点。
一、沙子烘干机简介
  沙子烘干机设备主要用于烘干一定湿度和粒度范围内颗粒物料,根据不同行业对烘干后物料终水份要求,烘干后的物料含水量可以达到1-0.5%以下,是引进德国克虏伯热交换技术,由三个不同直径的同心圆筒按照一定的数学关系和结构形式,彼此相嵌组合而成的。三筒结构使内筒和中筒被外筒包围而形成了一个自身保温系统,内、中筒体表面散发的热量参与到外一层筒内物料的热交换,而外筒又处在热气流的低温端,所以筒体的散热面积和热能损失明显降低。三筒烘干机能充分利用余热,减少散热损失,增加热交换面积,使烘干机的单位容积蒸发强度大大提高,从而有效地提高了热能利用率,降低了能耗,使黄沙烘干机的热效率得到较大幅度的提高。
二、沙子烘干机结构
  沙子烘干机主要由:筒体、前辊圈、后辊圈、齿轮、挡辊、拖辊、小齿轮、出料部分、扬料板、减速机、电机、热风道、进料溜槽、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。

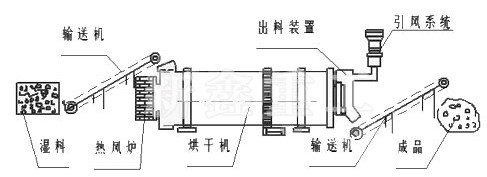

三、沙子烘干机工艺图

沙子烘干机工艺图

四、沙子烘干机特点
1、沙子烘干机抗过载能力强,处理量大,燃料消耗少,干燥成本低。
2、采用顺流干燥方式,烟气与湿物料由同一侧进入干燥机,可以利用高温烟气获得很高的蒸发强度,烘干机出口温度低,热效率高。
3、可根据不同的物料性质改变运行参数,使物料在烘干机筒体内能够形成稳定的全断面料幕,质热交换更为充分。
4、杜绝了滚筒烘干机给料堵塞,不连续,不均匀和返料等现象,降低了除尘系统的负荷。
5、强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分,粘性的适应性更强。
6、"零水平推力"大大减少了挡托轮的磨损,筒体运转平稳可靠。
7、调心式托轮装置,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗。
8、产品粒度和水分控制可根据用户要求自由调节,烘干石英砂时产品水分可达8%以下,粒度可控制在8mm以下。

五、沙子烘干机技术参数

型号规格 Φ2.1×4.5m Φ2.5×6.4m Φ3.2×7m Φ3.5×8m
外筒直径m 2.1 2.5 3.2 3.5
外筒长度m 4.5 6.4 7 8
筒体容积m3 15.58 31.40 56.26 76.93
筒体转速rpm 8-10 8-10 8-10 8-10
矿渣初水份% 15-18 15-18 15-18 15-18
矿渣终水份% 2 2 2 2
黄砂初水份% 8-10 8-10 8-10 8-10
黄砂终水份% 0.5-1 0.5-1 0.5-1 0.5-1
最高进气温度℃ 700-750℃ 700-750℃ 700-750℃ 700-750℃
生产能力T/h 黄砂18-25 黄砂28-30 黄砂35-40 黄砂65-70
矿渣13-18 矿渣25-28 矿渣40-45 矿渣60-65
